Aardingsplaat GS2 – YSHIELD® – 40 x 80 mm

Aardingsplaat GS2 – YSHIELD® – 40 x 80 mm, de compacte aardingsoplossing voor afschermverf, gaas of vlies

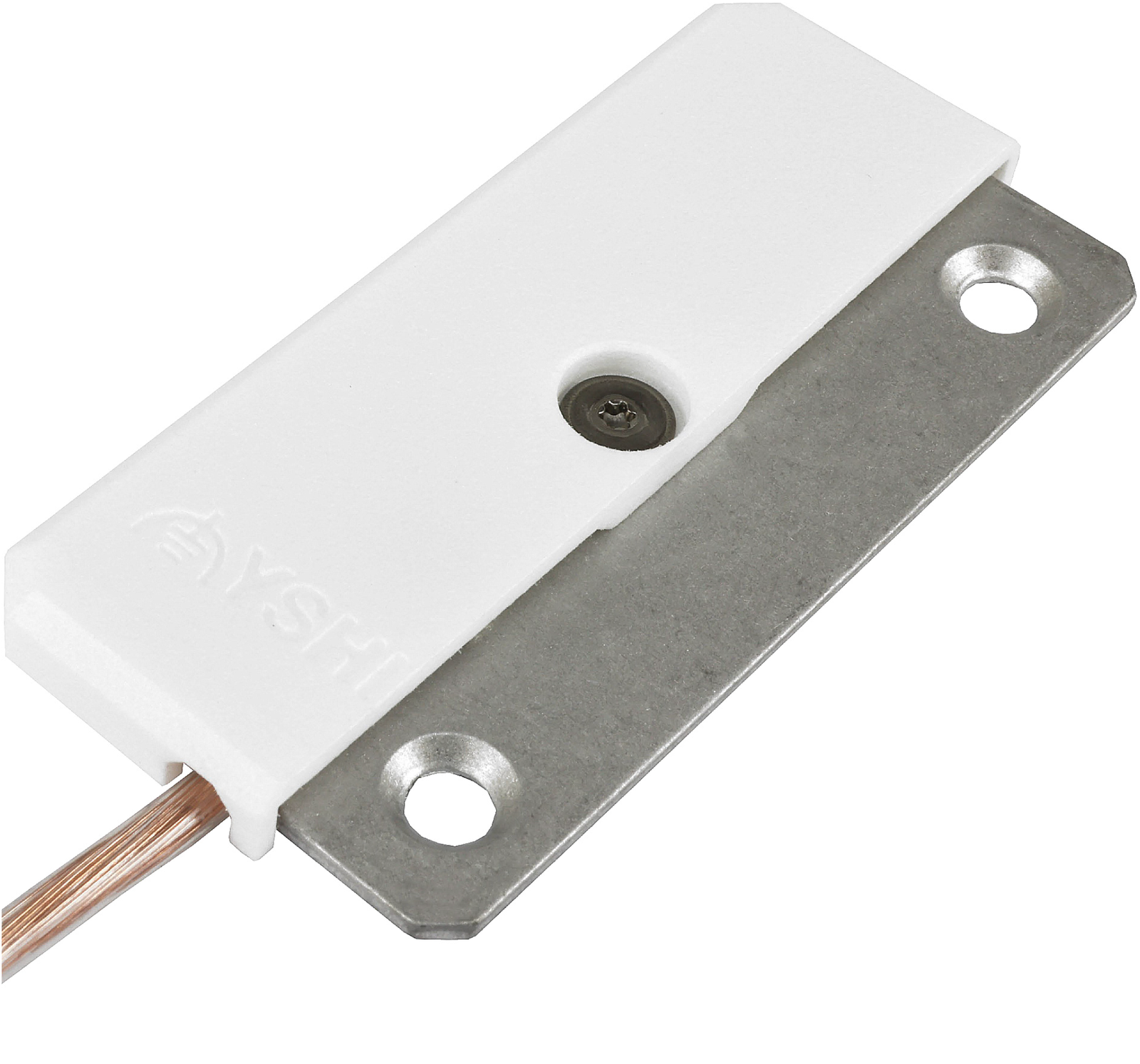

De YSHIELD® GS2 aardingsplaat is een compacte, efficiënte oplossing voor het correct aarden van elektromagnetisch afschermende materialen zoals carbonverf HSF54, roestvrijstalen gaas V4A03 of afschermvlies. Deze aardingsplaat is speciaal ontworpen voor binnengebruik op kleinere afgeschermde oppervlakken. Denk bijvoorbeeld aan een stuk muur met afschermverf of een klein paneel met RVS gaas.

Installatie is bij voorkeur dicht bij een stopcontact, zodat aansluiting op de functionele potentiaalvereffening (FEB) veilig en eenvoudig kan plaatsvinden. De aluminium montageplaat meet 35 x 75 mm en wordt bedekt met een nette kunststof kap van 40 x 80 mm. In totaal is het systeem slechts 6 mm hoog – ideaal voor een discrete afwerking.

GS2 is uitgerust met één kabelaansluiting en wordt geleverd als compleet montagepakket inclusief schroeven, pluggen, schijven, kabelschoenen én een handig gereedschap met Torx®-bits. De aardingskabel zelf is niet inbegrepen – wij raden aan om een voorgemonteerde GL-aardingskabel van YSHIELD® toe te voegen voor directe aansluiting.

Toepassing:
Plaats de GS2 rechtstreeks op het afschermende oppervlak en zorg ervoor dat er goed contact is met bijvoorbeeld de aardingsband GSS25 bij gaas of vlies. Eén aardingsplaat per elektrisch verbonden oppervlak is voldoende. Voor grotere muren of vloeren met meerdere losse afschermlagen zijn extra aardingsplaten aan te raden.

Let op: Alleen geschikt voor gebruik binnenshuis. Niet gebruiken in vochtige omgevingen of op buitenoppervlakken.

Belangrijkste specificaties

• Afmeting: 40 x 80 mm (hoogte 4 mm zonder kap, 6 mm met kap)
• Materiaal: Aluminium plaat + kunststof afdekkap
• Toepassing: Binnengebruik op kleine oppervlakken
• Compatibel met: Afschermverf, gaas of vlies + aardingsband (bijv. GSS25)
• Inclusief: Schroeven, schijven, pluggen, kabelschoenen en Torx®-gereedschap
• Exclusief: Aardingskabel (gebruik bijv. GL-kabels van YSHIELD®)
